产品描述

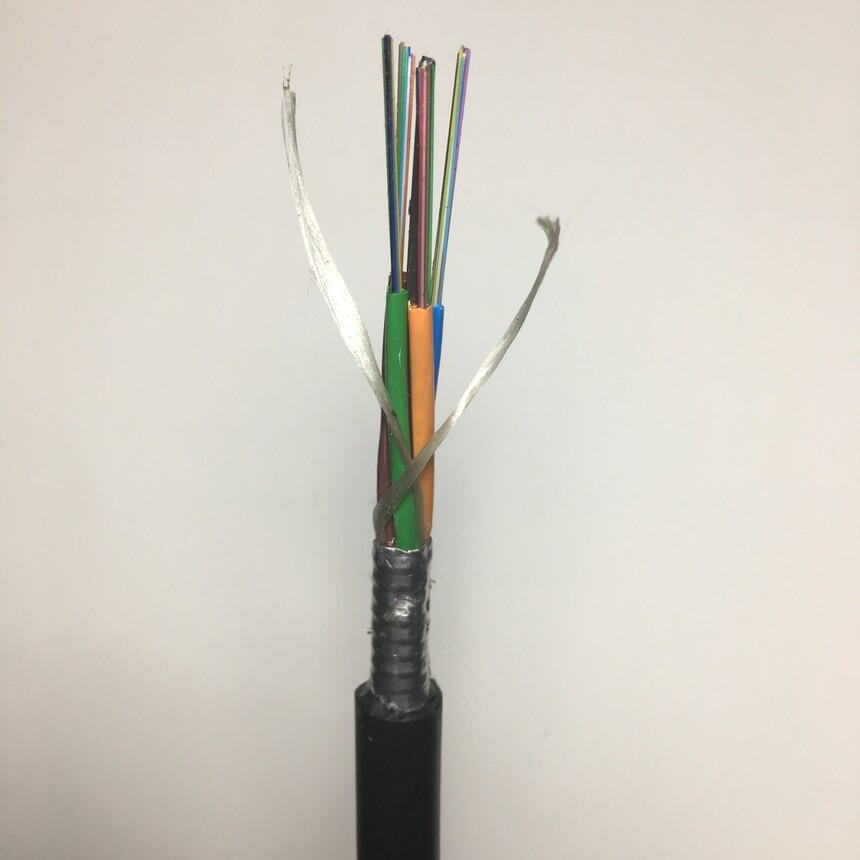

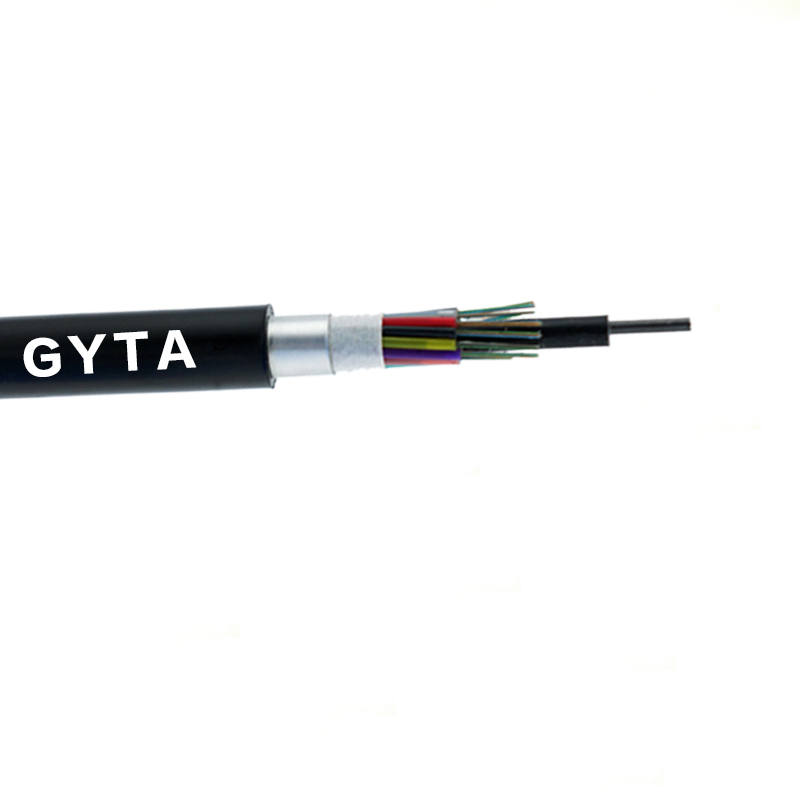

GYTA 光缆的结构是将 250μm 光纤套入高模量材制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（PL）纵包后挤制聚乙烯护套成缆。
产品特点
Ø 具有很好的机械性能和温度特性。
Ø 松套管材料本身具有良好的耐水性能和较高的强度。
Ø 管内充以特种油膏，对光纤进行了关键性保护。
Ø 特别设计的紧密的光缆结构，有效防止套管回缩。
Ø PE护套具有很好的抗紫外辐射性能。
Ø 采用下列措施来确保光缆的防水性能。
Ø 单根钢丝中心加强芯。
Ø 松套管内填充特种防水化合物。
Ø 完全缆芯填充。涂塑铝带（APL）防潮层。
产品标准
GYTA 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准。
光学特性 |
|
|
|
|
|
| G.652D | G.655 | 50/125μm | 62.5/125μm |
衰减 | @850nm |
|
| ≤3.0 dB/km | ≤3.0 dB/km |
(+20℃) | @1300nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
| @1310nm | ≤0.36 dB/km | ≤0.40dB/km |
|
|
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km |
|
|
带宽(A级) | @850nm |
|
| ≥500 MHz·km | ≥200 MHz·km |
@1300nm |
|
| ≥1000 MHz·km | ≥600 MHz·km |
数值孔径 |
|
| 0.200±0.015NA | 0.275±0.015NA |
光缆截止波长 | ≤1260nm | ≤1480nm |
|
|
结构参数 |
|
|
|
|
|
|
|
|
光缆型号 | 光纤数 | 套管数 | 填充绳数 | 光缆直径 | 光缆重量kg/km | 允许拉伸力 | 允许压扁力 | 弯曲半径 |
mm | 长期/短期 | 长期/短期 | 静态/动态 |
| Term N | Term | mm |
GYTA-2~6芯 | 2~6 | 1 | 4 | 9.7 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYTA-8~12芯 | 8~12 | 2 | 3 | 9.7 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYTA-14~18芯 | 14~18 | 3 | 2 | 9.7 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYTA-20~24芯 | 20~24 | 4 | 1 | 9.7 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYTA-26~30芯 | 26~30 | 5 | 0 | 9.7 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYTA-32~36芯 | 32~36 | 6 | 0 | 10.2 | 104 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-38~48芯 | 38~48 | 4 | 1 | 11 | 117 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-50~60芯 | 50~60 | 5 | 0 | 11 | 117 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-62~72芯 | 62~72 | 6 | 0 | 11.5 | 126 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-74~84芯 | 74~84 | 7 | 1 | 13.4 | 154 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-86~96芯 | 86~96 | 8 | 0 | 13.4 | 154 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-98~108芯 | 98~108 | 9 | 1 | 14.8 | 185 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-110~120芯 | 110~120 | 10 | 0 | 14.8 | 185 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-122~132芯 | 122~132 | 11 | 1 | 16.9 | 228 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-134~144芯 | 134~144 | 12 | 0 | 16.9 | 228 | 1000/3000 | 300/1000 | 10D/20D |

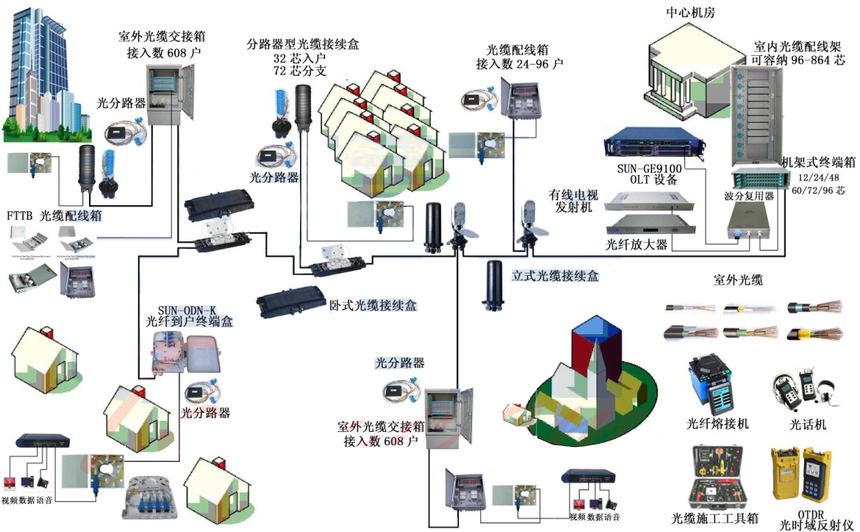

示意图：
