产品描述
GYXTW 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
产品特点
Ø 具有良好的机械性能和温度性能。
Ø 松套管材料本身具有良好的耐水解性能和较高的强度。
Ø 管内充以特种油膏，对光纤进行了关键性保护，良好的抗压性和柔软性。
Ø 双面涂塑钢带（PSP）提高光缆的抗透潮能力。
Ø 两根平行钢丝保证光缆的抗拉强度。
Ø 直径小、重量轻、容易敷设。
Ø 较长的交货长度。
产品标准
GYXTW 光缆符合 YD/T 769-2003 标准。
光学特性 |
|
|
|
|
| G.652D | G.655 | 50/125μm | 62.5/125μm |
衰减 | @850nm |
|
| ≤3.0 dB/km | ≤3.0 dB/km |
(+20℃) | @1300nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km |
|
|
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km |
|
|
带宽(A级) | @850nm |
|
| ≥500 MHz·km | ≥200 MHz·km |
@1300nm |
|
| ≥1000 MHz·km | ≥600 MHz·km |
数值孔径 |
|
| 0.200±0.015NA | 0.275±0.015NA |
光缆截止波长 | ≤1260nm | ≤1480nm |
|
|
结构参数 |
|
|
|
|
|
|
光缆型号 | 光纤数 | 光缆直径 | 光缆重量 kg/km | 允许拉伸力 | 允许压扁力 | 弯曲半径 |
长期/短期 | 长期/短期 | 静态/动态 |
mm | N | N/100mm | mm |
GYXS/GYXTW-2~12 | 2~12 | 8.0 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYXS/GYXTW-2~12 | 2~12 | 9.5 | 105 | 1000/3000 | 1000/3000 | 10D/20D |
GYXS/GYXTW-14~24 | 14~24 | 9.5 | 105 | 1000/3000 | 1000/3000 | 10D/20D |
GYXS/GYXTW-26~36 | 26~36 | 10.0 | 120 | 1000/3000 | 1000/3000 | 10D/20D |
GYXS/GYXTW-38~48 | 38~48 | 10.0 | 120 | 1000/3000 | 1000/3000 | 10D/20D |

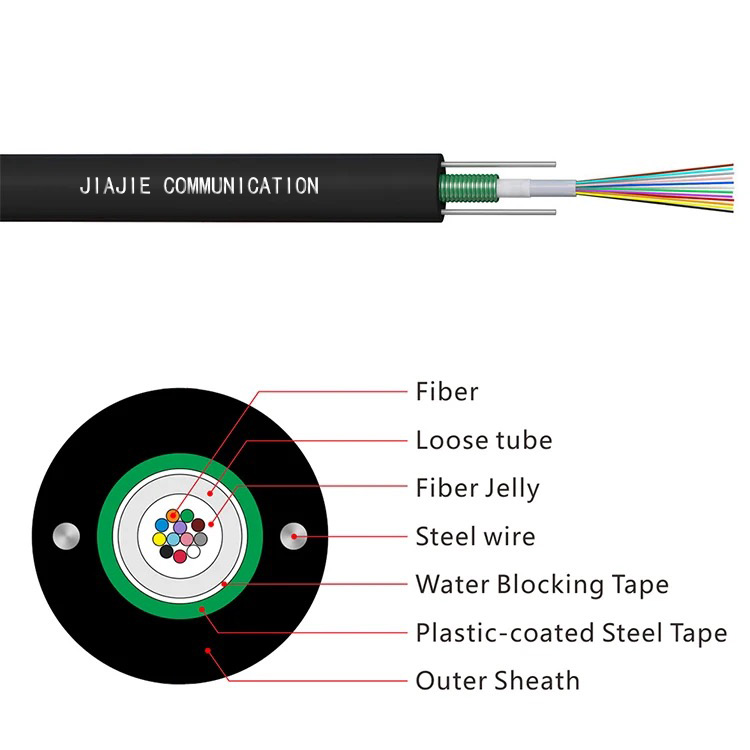

示意图：
